1C420010  施工组织部署
2007案例（五）
背景资料：某集团公司项目部承建一段新建单线铁路线下工程，该段起止里程为DK40+000～DK55+380，施工工期为三年，交通不便，主要工程有：特大桥一座，起止里程DK40+000～DK43+100，覆盖层为中、粗砂层，主跨跨越一河流，水深4-6米，主跨为3×96米钢桁梁，水中墩基础为直径1.5米钻孔桩，高桩承台。隧道两座（均无辅助坑道），1#隧道起止里程为DK43+900～DK49+020，全隧道为Ⅲ级围岩：2#隧道起止里程为DK49+120～DK53+700，隧道进、出口段为堆积体，其余为Ⅲ、Ⅳ级围岩。两座隧道均采用有轨运输、钻爆法施工。本段铁路除桥、隧外，其余为路基工程。
问题：
1．根据背景资料，按专业分工原则，项目部应如何合理配备施工队的专业类别和数量？
2．完成该工程任务，项目部需要修建哪几项大型临时设施（不少于5项）？
3．项目部在施工过程中需采取哪几项环保措施（不少于5项）？
4．简述该特大桥主跨工程宜采取的施工方案。
5．根据背景资料，在隧道施工中针对施工安全应重点加强哪几方面的管理？
6．根据背景资料，项目部在落实责任成本方面宜采用哪些措施？
233网校名师答案：
1．（共5分）
应安排四个作业队参与施工，其中一个桥梁队，三个隧道队（5分）。（若回答一个桥梁队，四个隧道队得3分）。
2．（共5分）
施工便道；大型临时通信工程；临时集中发电站、变电站和临时电力干线；临时给水干线管路；钢梁拼装场；钢结构加工场；栈桥、码头；弃碴场。
3．（共5分）
钻孔桩泥浆循环使用，钻碴收集，集中堆弃；隧道施工排出的水要经过沉淀后排出；隧道弃碴场周围要设挡护，防止雨水冲刷造成水土流失；做好隧道施工防尘、降尘和汽车驶过村庄、驻地的防尘；做好施工人员驻地的生活环境保护工作。
4．（共5分）
水中墩设钻孔平台进行钻孔桩施工，设钢吊箱进行承台施工；钢梁采用岸上拼装、浮运拖拉的方案架设（其他可行方案酌情给分）。
5．（共5分）
严格按照安全要求穿越堆积体段；加强围岩开挖支护，控制坍塌；加强隧道的通风管理；加强设备的维修保养和运输线路的养护；加强洞内供电、用电管理。
6．（共5分）
认真分析责任成本组成，分解到可控的子项，分级控制；进一步调查施工现场情况，优化施工方案；积极采用新技术手段，提高工作效率；充分利用隧道岩碴加工粗骨料，办理合法手续开采河砂，降低成本；对大宗材料进行招标采购。

【案例】施工任务分解与工区划分
背景：
某铁路工程项目合同段内有轨道、隧道、路基、桥涵工程，合同工期25个月，铺轨期限为17~23个月。项目部制定施工部署时，按里程将管区平均划分为三个工区，假设该施工单位拥有轨道施工队1个、路基施工队3个、桥涵施工队4个、隧道施工队3个，每个队上场工人数不限。工区内各单位工程在一个专业队进行施工的前提下的工期如下表所示。
各工区工程类别及工期一览表       单位：月

一 工 区	路基	4	二 工 区	路基	5	三 工 区	路基	8
	长大隧道一座	8		中桥4座	12		隧道	12
	小桥10座	11					大桥桥1座	7
							中桥4座	10
	轨道	2		轨道	2		轨道	2

问题：
1、施工任务分解的基本要求是什么？
2、在满足合同工期和铺轨期限的条件下，对合同段内各工程类别进行施工队伍配备。
3、对项目施工如何进行施工阶段划分?
4、重要的实施性规划包括哪些内容？
【案例】233网校名师答案：
1 . 施工任务的分解要保证工期、便于资源组织调配、任务均衡。分解时要考虑路基土石方的调配和隧道出砟的利用，要考虑展线地段的施工干扰，一般不在桥隧建筑物中间、车站内、及线路曲线上划段。
2 . 施工队伍配备见下表。
施工队伍配备表

	一工区			二工区	三工区
轨道	轨道一队
隧道	隧道一队	隧道二队			隧道三队
路基	路基一队		路基二队		路基三队
桥涵	桥涵一队		桥涵二队		桥涵三队	桥涵四队

3 . 该项目施工阶段划分可分为：
（1） 施工准备阶段：进场调遣与各项准备，达到开工条件；
（2） 线下施工阶段：桥涵、路基、隧道的主体施工达到道床铺设条件；
（3） 线上施工阶段：轨道工程、主体工程的附属工程、电务配合；
（4） 收尾阶段：达到初验条件。
4 . 包括测量工作规划、试验工作规划、质量工作规划、安全工作规划。

【案例】
背景：某铁路线下综合四标，起点里程为DK30+256，终点里程为DK36+300，全长6.044km。主要工程数量为路基土石方146090m3，特大桥1座，长797.32m；中桥1座，长76.82m；隧道1座，长949m；铺碴6150m3。
该项目进行关键人员设置如表1C420013-2：
关键岗位人员设置表  表1C420013-2

岗 位	人数(人)	配 置 说 明
项 目 经 理	3	经理1人，副经理2人
总 工 程 师	1	高工
部门负责人	8	计划合同部部长1人、工程技术部部长1人、安全质量监察部部长1人、物资设备部部长1人、财务部部长1人，试验室主任1人，测量队队长1人，综合办公室主任1人
试验工程师	2	高工1人，工程师1人
安全工程师	2	高工1人，工程师1人
轨道工程师	1	高工
隧道工程师	2	高工1人，工程师1人
桥梁工程师	2	高工1人，工程师1人
机械工程师	1	高工
爆破工程师	6	工 程 师
工 程 队 长	4	队长1人，副队长3人

问题：
1. 根据本工程量，应该配备哪些施工队伍？
2. 对该项目关键人员的设置，你认为缺少哪些关键岗位？
3. 绘出符合本工程的组织机构图（只列出专业队的名称，不列专业队的数量）。
233网校名师答案：
1 . 路基施工队、桥涵施工队、隧道施工队、轨道施工队（或综合施工队）
（分析：包含路基、桥梁、隧道、铺碴整道内容。）
2 . 缺少安全总监、路基工程师、质检工程师、测量工程师、地质工程师岗位设置。

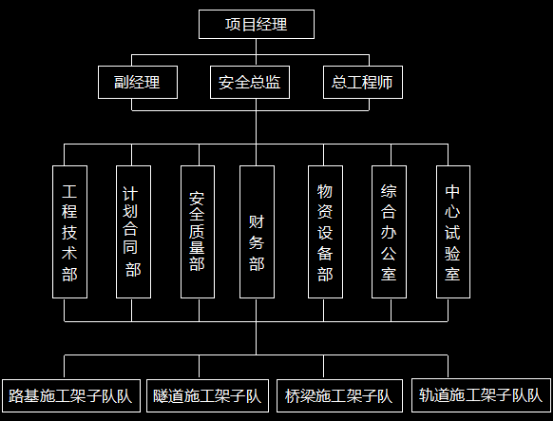

3 . 组织机构图如下图所示：
