2012年造价工程师考试工程造价案例分析习题集：三、建设工程计量与计价

发布时间：2014-02-25 共1页

三、建设工程计量与计价
一、案例分析题
1．背景：

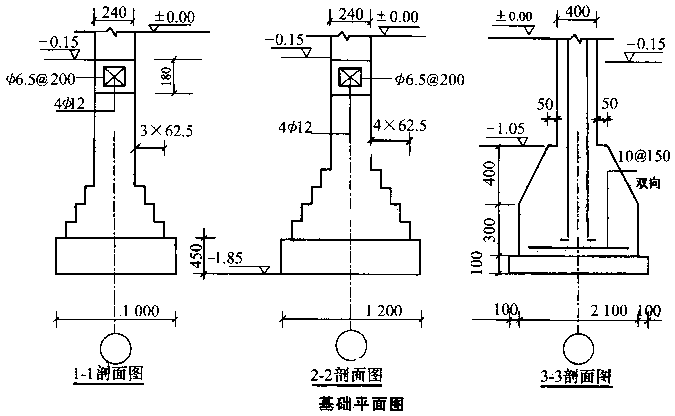

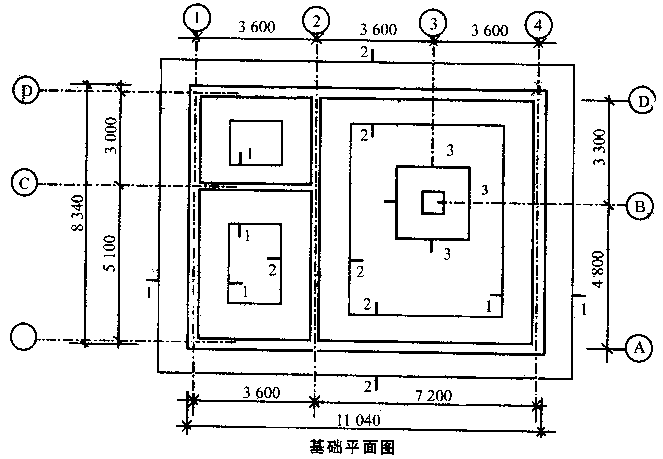

某高校机修实习车间基础工程，分别为混凝土垫层砖带形基础、混凝土垫层钢筋混凝土独立柱基础、土壤三类。由于工程较小，采用人工挖土，移挖夯填，余土场内堆放，不考虑场外运输。室外地坪标高为-0．15m，室内地坪为6cm混凝土垫层、2cm水泥砂浆面层。砖基垫层、柱基垫层与柱混凝土均为C20混凝土，基础垫层均考虑支模。基础平面图见图，基础剖面图见图。


问题：
1．根据《全国统一建筑工程预算工程量计算规则》的规定，土方工程量如何计算?是否考虑土方的可松性?
2．屋面上没有围护结构的水箱间，其建筑面积如何计算?
3．根据《建设工程工程量清单计价规范》列出该基础工程所包括的分项工程名称及计量顺序。
4．计算各分项工程的工程量。

正确答案:
问题1：
答：根据《全国统一建筑工程预算工程量计算规则》的规定，土方工程量应按挖掘前的天然密实体积计算，不考虑土壤的可松性。
问题2：
答：根据《建筑工程建筑面积计算规范》规定，屋面上没有围护结构的水箱间，不应计算建筑面积。
问题3：
答：该基础工程所包括的分项工程有：砖带形砖基础、钢筋混凝土独立柱基础、带形基础混凝土垫层、独立基础混凝土垫层、钢筋混凝土地圈梁和等五个分项工程。土方工程包括有：平整场地、人工挖沟槽、人工挖地坑、基础回填土、室内回填土和场内土方运输等六个分项工程。因此，本基础工程共有11个分项工程。它们的合理的统筹计算顺序如下：

问题4：
解：
1．平整场地=11．04×8．34=92．07㎡
2．人工挖基础土方：
挖土深度=1．85-0．15=1．7m
外墙垫层长度按中心线、内墙垫层长度按基底之间的净长线计算。
砖带形砖基础土方：
L=8．1×2+(3．6-0．6-0．5)=16．2+2．5=18．7m
L=10．8×2+(8．1-1．2)=21．6+6．9=28．5m
V=1×18．7×1．7=31．79m
V=1．2×28．5×1．7=58．14m
V=31．79+58．14=89．93m
独立基础土方：
挖土深度=1．85-0．15=1．7m，其工程量按以下公式计算：
V=[2．3×2．3×1．7]=8．99m
基础土方工程量=条形基础土方+独立柱基土方
=89．93+8．99=98．92m
3．钢筋混凝土地圈梁：
混凝土工程量=(L+L)×梁高×梁宽
=[2(10．8+8．1)+(8．1-0．24+3．6-0．24)]×0．18×0．24
=(37．8+11．22)×0．18×0．24=2．12m
钢筋工程量：
φ12：L=(圈梁长度+T形接头锚固长度×T形接头个数)×主筋根数
=[37．8+11．22+(30d+6．25d)×4]×4=(49．02+1．74)×4
=203．04m
φ6．5：
L=[圈梁长/钢筋间距+内墙道数]×每根箍筋长
=[(37．8+11．22)/0．2+2]×[2×(0．21+0．15)+12．5×0．0065]
=197．92m
钢筋混凝土地圈梁钢筋用量：
φ12：203．04×0．888=180．30kg
φ6．5：197．92×0．260=51．46kg
4．钢筋混凝土独立柱基：
混凝土工程量=扩大面以下六面体体积+扩大面以上四棱台体积
=2．1×2．1×0．3+0．4/6×［2．1×2．1+0．5×0．5+(2．1+0．5)］
=1．323+0．7613=2．084m
钢筋工程量：
φ10：L=(2．1-0．07+12．5d)×[2．1/0．15+1]×2=64．65m
独立柱基础钢筋：φ10：64．65×0．617=39．889kg
5．混凝土垫层：2．3×2．3×0．1=0．529m
6．砖带形砖基础：基础长度计算：(外墙中心线，内墙净长线)
砖基=8．1×2+(3．6-0．24)=19．56m
砖基=10．8×2+(8．1-0．24)=29．46m
V=(基础深+大放脚折加高度)×基础宽×基础长-嵌入基础的构件体积
=(1．4+0．394)×0．24×19．56+(1．4+0．656)×0．24×29．46-地圈梁
=8．421+14．536-2．12
=20．84m
7．砖基混凝土垫层=1．0×0．45×L+1．2×0．45×L
=1．0×0．45×18．7+1．2×0．45×28．5
=23．81m
8．基础回填土=挖土体积-室外地坪标高以下埋设物的体积
式中：
埋设物体积中应加上室外地坪以下柱体积=0．4×0．4×(1．05-0．15)
=0．144m
砖基础体积中应扣除室内外高差部分体积=0．15×0．24×(19．56+29．46)
=1．764m
V=挖基础土方-(地圈梁+独立柱基+柱基垫层+砖带型基础+砖基垫层+柱体积)
=98．92-[2．12+2．084+0．529+(20．84-1．764)+23．81+0．144]
=98．92-47．76=51．16m
9．室内回填土=底层主墙间净面积×(室内外高差-地坪厚度)
=[11．04×8．34-(19．56+29．46)×0．24]×(0．15-0．08)
=(92．07-11．765)×0．07
=5．62m
10．土方场内运输=挖土总体积-填土总体积
=98．92-(51．16+5．62)=42．14m

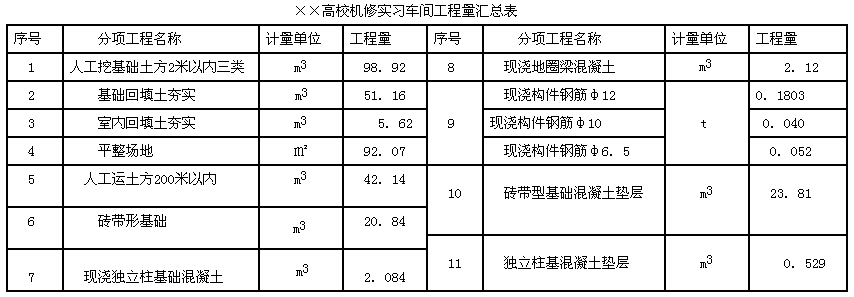

计算结果列入工程量汇总表，见表。
　解题思路：分析要点：
本案例问题1、2主要考核《建筑工程建筑面积计算规范》、《全国统一建筑工程预算工程量计算规则》对建筑面积和土方工程量计算的规定。
问题3要求根据图和《建设工程工程量清单计价规范》规定，列出±0．00以下应计算的各分项工程名称和计量顺序。
问题4要求根据图3-1、3-2设计图示尺寸和《建设工程工程量清单计价规范》规定，遵循合理的统筹顺序，逐项计算各分项工程的工程量。
本基础所含各分项工程的工程量计算规则如下：
1．平整场地=底层建筑面积
2．挖基础土方：垫层面积×平均挖土深度
平均挖土深度是指：垫层底表面至室外地坪的高度
3．地圈梁
混凝土工程量=圈梁高×圈梁宽×圈梁长
钢筋工程量：
主筋总长=(圈梁长+T形接头锚固长度×T形接头数)×主筋根数
箍筋总长=[圈梁长箍筋间距+内墙道数]×每根箍筋长度
4．钢筋混凝土独立基础
混凝土工程量=扩大面以下六面体体积+扩大面以上四棱台体积
钢筋工程：底座为正方形，双向配筋。
钢筋总长度=(构件长-保护层+弯钩增加长度)×[基础长/配筋间距+1]×2
5．钢筋混凝土独立基础垫层=垫层宽×垫层长×垫层厚
6．砖带型基础=(基础深+大放脚折加高度)×基础宽×基础长-嵌入基础的构件
体积
7．砖基垫层=垫层宽×垫层厚×垫层长
8．基础回填土=挖基础土方体积-室外地坪标高以下埋设物的总体积
9．室内回填土=底层主墙间净面积×(室内外高差-地坪厚度)
10．余土外运=挖基础土方体积-(基础回填土体积+室内回填土体积)
